項目背景

黑龍江某地區緊鄰松花江，雨季時降雨量增大，排水渠水位上漲，如果出現排澇不及時，水位過高時會漫入周邊農田，引發洪澇災害，對作物生長造成重大損害。為應對這一問題，自今年起，該地區啟動了易澇區的全面治理工作，重點推進信息化建設，對排水閘和排水泵站進行信息化改造升級，提高排澇效率與能力，確保澇區安全。

項目概況

• 解決問題：閘門/泵站依靠手動控制，不僅效率、準確率低下，且難以應對復雜多變的運行環境和突發事件。

• 建設內容：對現場泵站、閘站進行信息化改造，實現遠程、本地、自動控制，同時在本地澇區管理所部署一套澇區信息化管理平臺,并開發配套的手機APP，以便隨時隨地進行監控和管理。此外，該系統還將與市級防汛指揮平臺進行無縫對接，實現信息的協同共享。


• 站點類型及數量：共涉及2類站點：市電和風光互補供電站點。

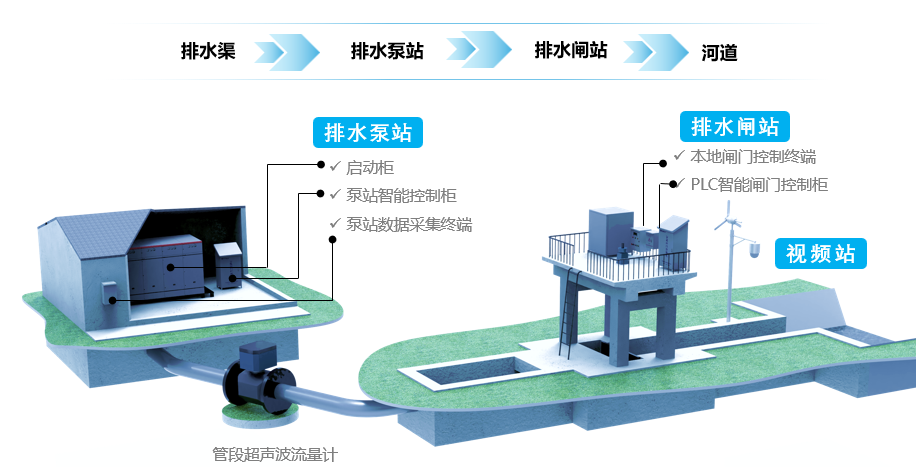

排澇工藝示意圖

測站類型Ⅰ：市電站點

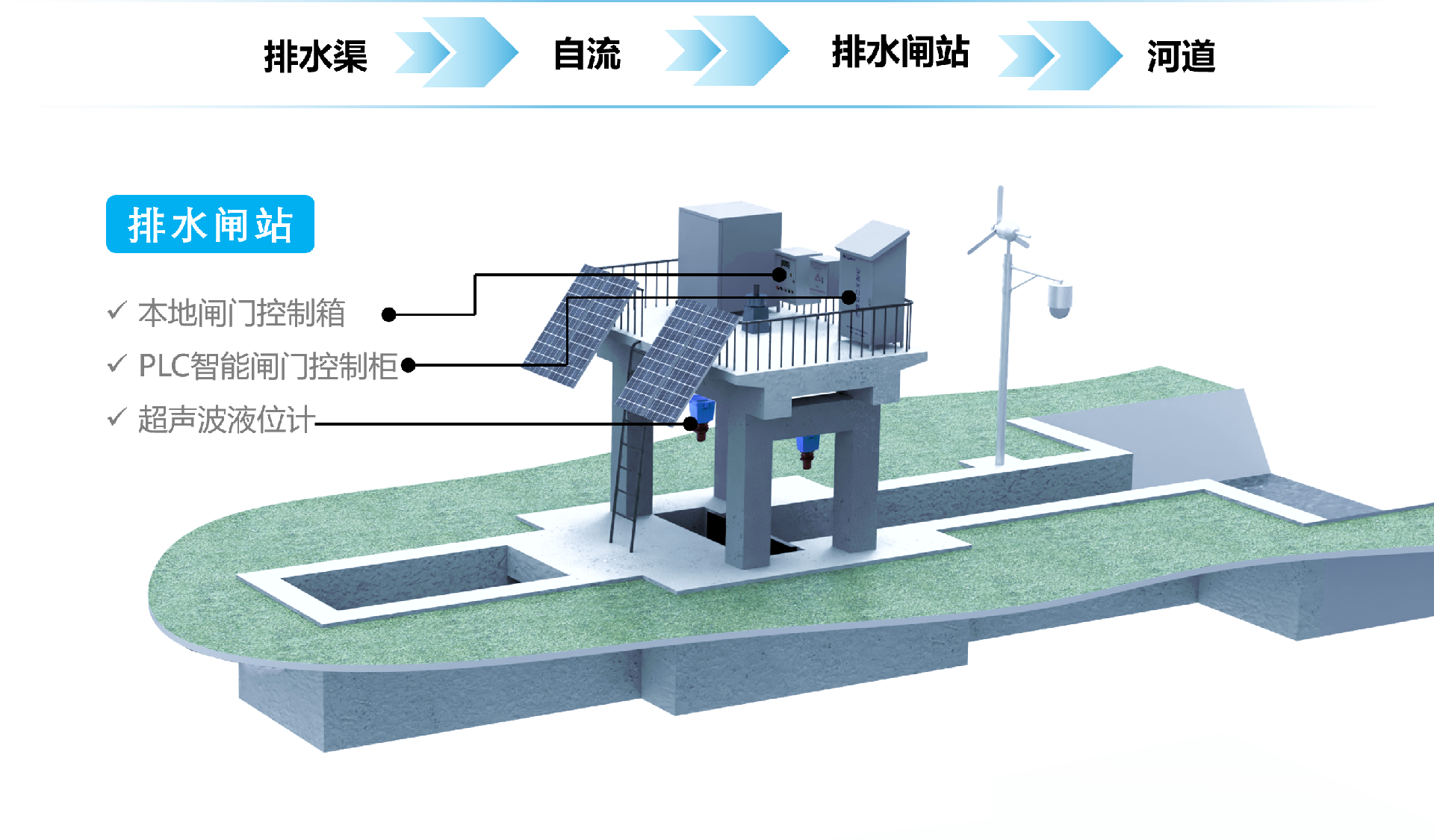

測站類型Ⅱ：風光互補供電站點

解決方案

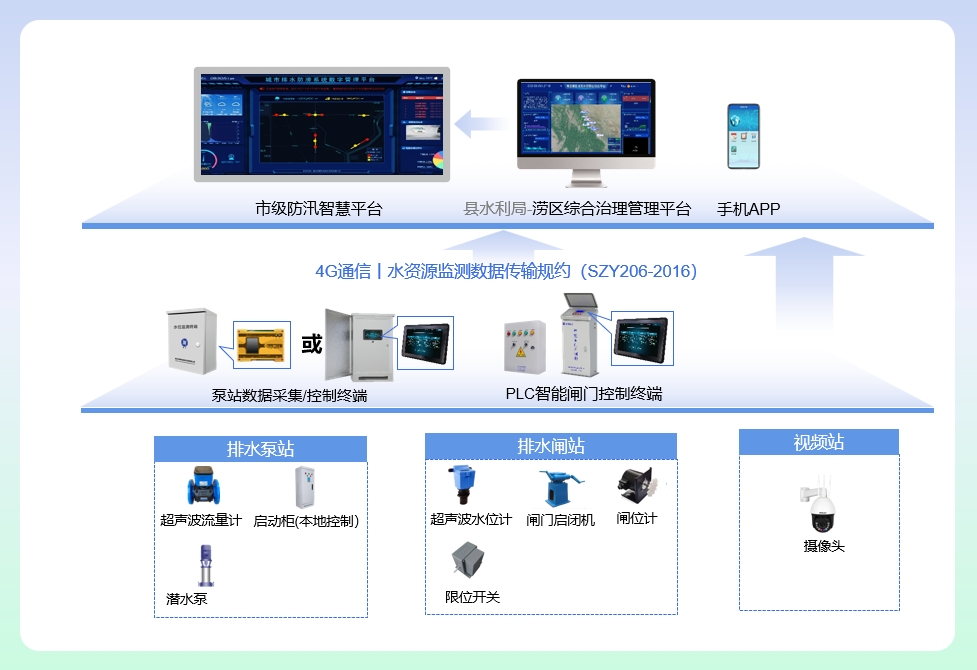

系統功能

數據采集：

• 排水流量數據采集，在泵站出口安裝超聲波流量計，實時監測排澇量。


• 閘前/閘后水位、閘門開度、閘門開/關到位、閘門狀態、電流、電壓等關鍵參數。


自動化控制：

• 雨季時根據內河水位和降雨量智能調節排澇強度。如降雨量未達預警，泵站控制終端控制單臺泵排水；若遇集中降雨，水位激增，則啟動2到3臺水泵強力排水，確保汛期安全。


• 根據泵站排澇量大小，通過plc閘門控制終端控制閘門的開到位、關到位、閘門開度。


自動報警：

• 水位超限、電流超限、電壓缺項、電機過載、通訊中斷等狀況自動報警。


智慧調度：憑借柳林為其量身打造的澇區信息化監管平臺及手機APP，能夠?qū)崟r(shí)掌握設備的運行狀態、報警信息、視頻圖像監控及閘門、泵站的遠程控制管理，大大提高排澇效率。

系統特點

• 泵閘聯動聯調，高效排水


根據排水泵站的實時排澇量，系統自動調整閘門的開度，確保高效排水：當流量較大時，增大閘門開度以提升排水效率；反之，則減小開度以適應較小的排水需求。

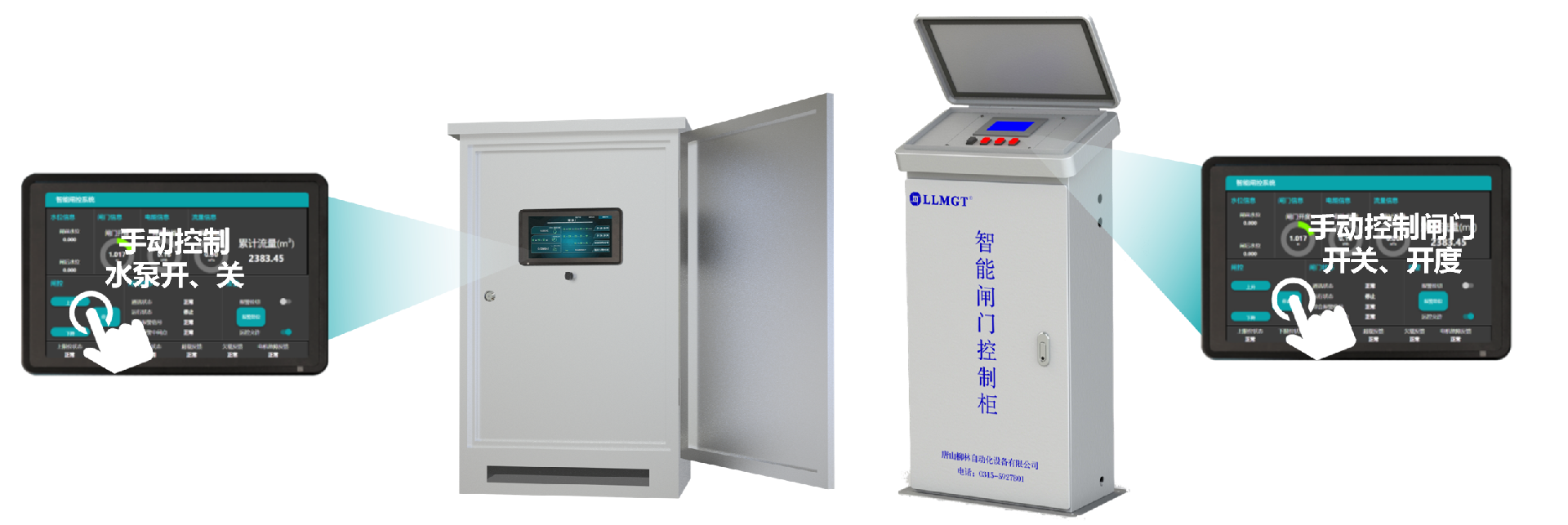

• 多樣化控制，靈活應對客戶需求


現地手動：指通泵站/閘門智能控制柜的4G工控機的觸摸屏或現地控制箱的按鈕控制閘門/泵站的啟閉。

遠程控制：通過排澇信息化平臺或手機APP對閘門/泵站的遠程啟閉操作。

自動控制：根據預設的程序和算法，完成對閘門/泵站的自動控制。

• 兼容開放，無縫對接


軟件平臺預留開放接口，方便后期數據接入市級防汛指揮平臺。

核心設備

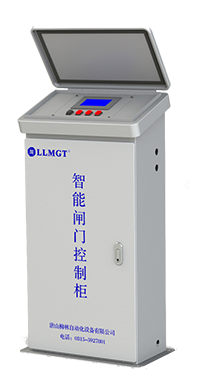

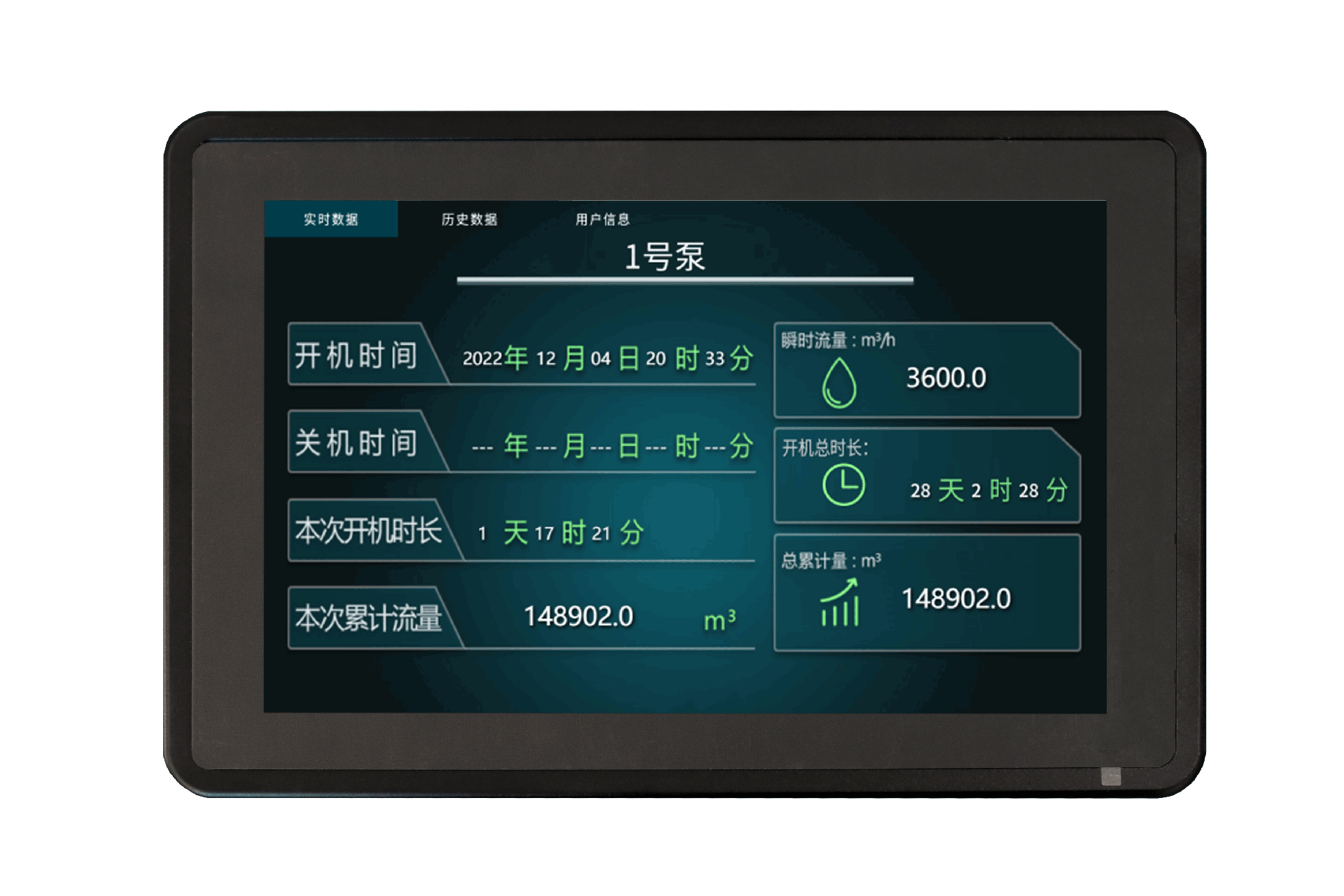

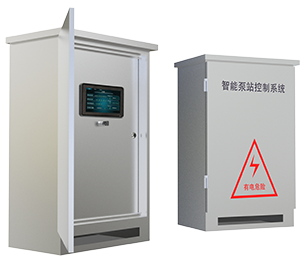

	智能閘門控制柜		泵站控制終端箱		4G智能工控機		遙測終端機RTU

安裝現場
