在水利和水務領域，閘門遠控系統已成為提升工程運行效率和管理水平的關鍵技術。本案例集精選了涵蓋城市供水、防洪排澇、農業灌溉等場景的典型項目，從項目規模、亮點、技術特點等方面進行了總結。

江蘇某灌區信息化建設項目

項目規模

該項目設置 16 個監測站點，包含 1 座泵閘一體站和15 座獨立閘門站，覆蓋1孔、2孔及3 孔等多規格閘門類型。

項目特色

多站點協同控制，實現水泵閘一體站與分散閘門的統一管理。

技術亮點

• 多模式控制并舉：遠程手動/本地手動/自動控制自由切換，保障極端工況靈活應對。

• 以電折水測流創新：通過安裝以電折水模塊，監測水泵的用電量，通過智慧灌區平臺內置的水電系數換算模型，精準計算水泵流量。

• 泵、閘智能啟停：根據流量需求智能調節水泵、閘門運行，降低能耗。

多端協同平臺：

智慧灌區平臺可遠程控制閘門的開關、開度，實時監測閘門的狀態、水位、流量等關鍵參數。

手機APP提供閘門開關、泵站啟停一鍵操作及查看報警數據等功能。

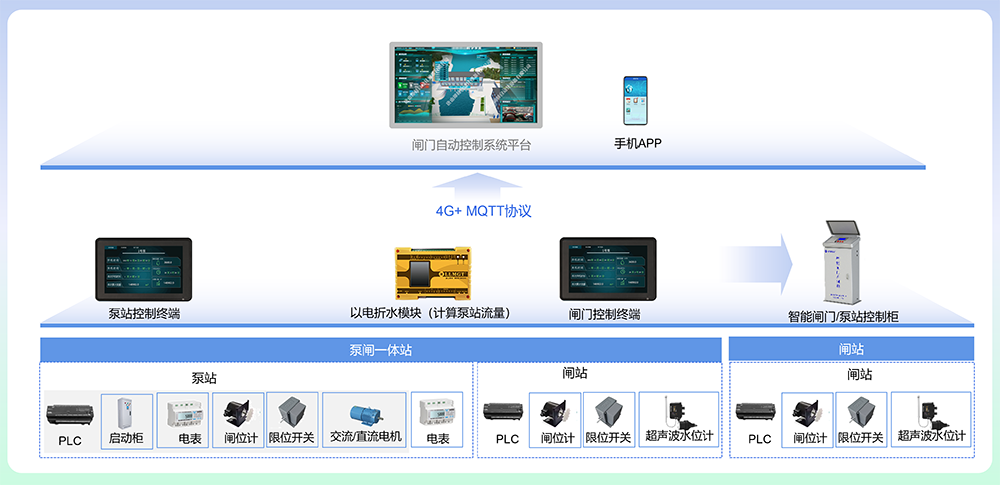

系統建設

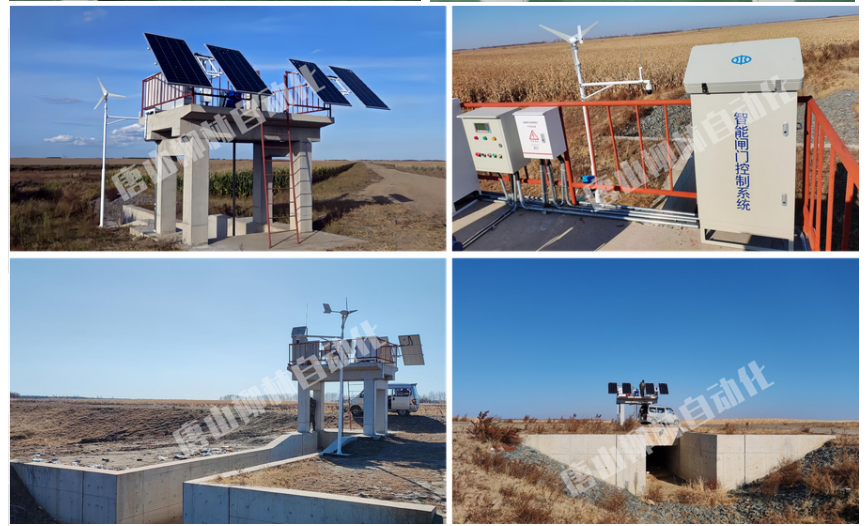

現場應用

黑龍江排澇區綜合治理項目

項目背景

• 地區：東北暴雨多發區

• 規模：2類站點（泵閘聯動站+閘門站）

• 需求：防止城市內澇，縮短應急時間。

項目亮點

• 泵閘智能聯動：基于泵站流量動態調節閘門開關、開度，提升排澇響應速度。

• 工業級硬件性能：遙測終端機及4G工控機在極端低溫環境（-30℃）下設備穩定運行。

• 通訊冗余設計：4G主通道+本地PLC應急控制，斷網仍可本地操作。

• 雙平臺互通：現場水位、流量、電流、電壓等數據直接上報至縣級澇區綜合治理平臺，同時與市級防汛平臺數據互通，支持跨部門協同調度。

治理成效

顯著提升了排澇效率，有效應對洪澇災害。

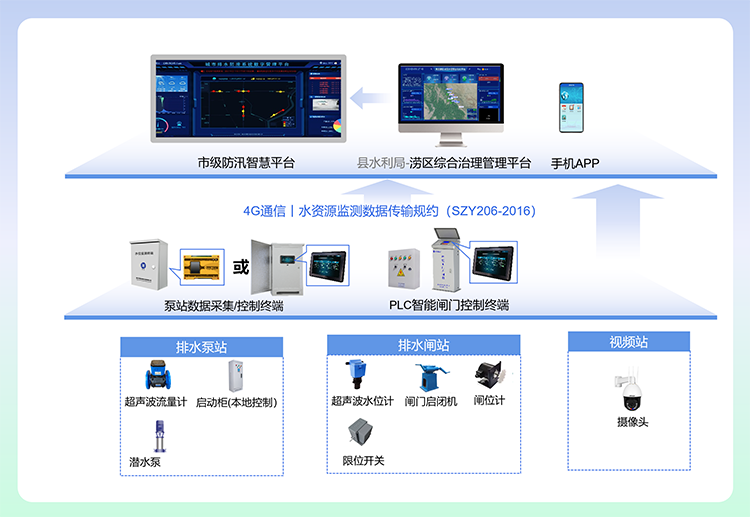

系統建設

生產及應用

甘肅省某灌區信息化試點項目

現場情況

測站數量約40個，智能控制1~5孔不同規格的閘門

項目特點

• 流量計算：采集閘前、閘后水位，精準計算過閘流量。

• 靈活控制方式：遠程手動/本地手動自由切換。

• 智能化管理平臺：依托柳林灌區信息化平臺，實現遠程監控與統一管理。

建設成效

典型示范效應：該灌區作為當?shù)匦畔⒒ㄔO(shè)的試點項目，建成后成效顯著，引發媒體和行業人士廣泛關注，成功樹立了標桿，形成了良好的示范效應。

節約水資源：灌區現代化改造和信息化建設后，通過平臺可以輕松實現對閘門的精準控制、實時監控，實現了灌溉用水的精準計量，水資源調度管理也更加科學高效。

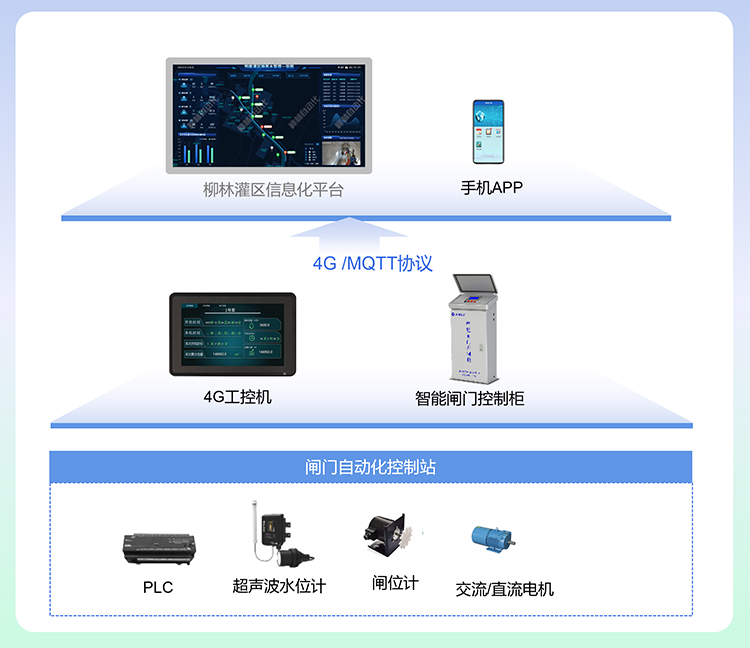

應用示意

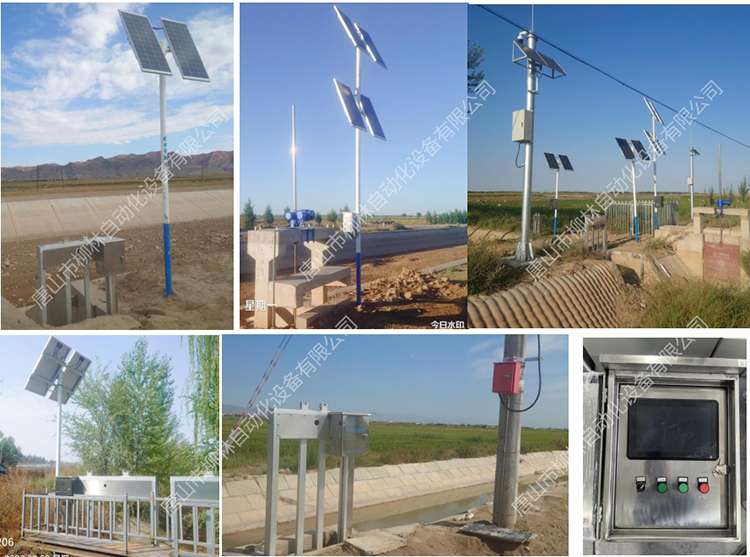

現場應用

內蒙地區閘門智控及全渠系聯動項目

項目規模

• 地區：華北干旱灌區

• 規模：約160個測站

• 問題：灌區所轄地域廣，各類閘門位置分散、距離遠，傳統的閘門控制需要大量工作人員進行維護和巡視，運行管理非常繁雜，成本高昂。

實現功能

數據采集：采集閘前、閘后水位，計算過閘流量及水量數據監測。

閘群聯控：基于總供水量和總用水量，實現全渠系閘門開關聯動及閘門開度聯動。

項目特點

• 廣域集中管控：規模化站點部署，平臺實現多站點協同與廣域范圍統一管理。

• 用水優化配置模型：結合水位、流量、水量等數據，綜合考慮用水需求、優先級、用水量及供水效率、供水時間等因素，建立灌區用水優化配置模型，精準控制區域內閘門開度及開關，合理調度水資源。

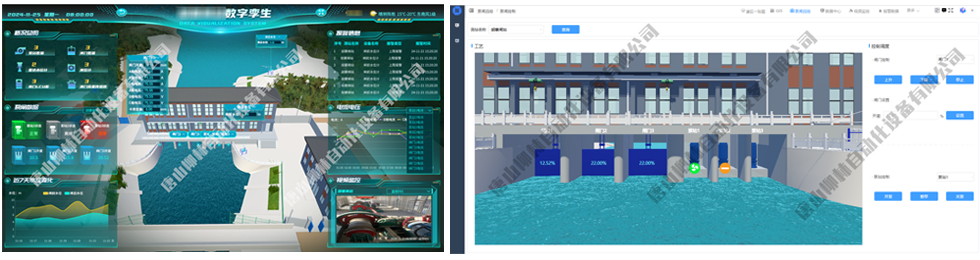

• 數字孿生管控：基于數字孿生技術構建智能閘控及渠系聯動平臺，實現全渠系閘門遠程協同控制，動態優化水資源配置，有效提升調配精度，降低運維成本。

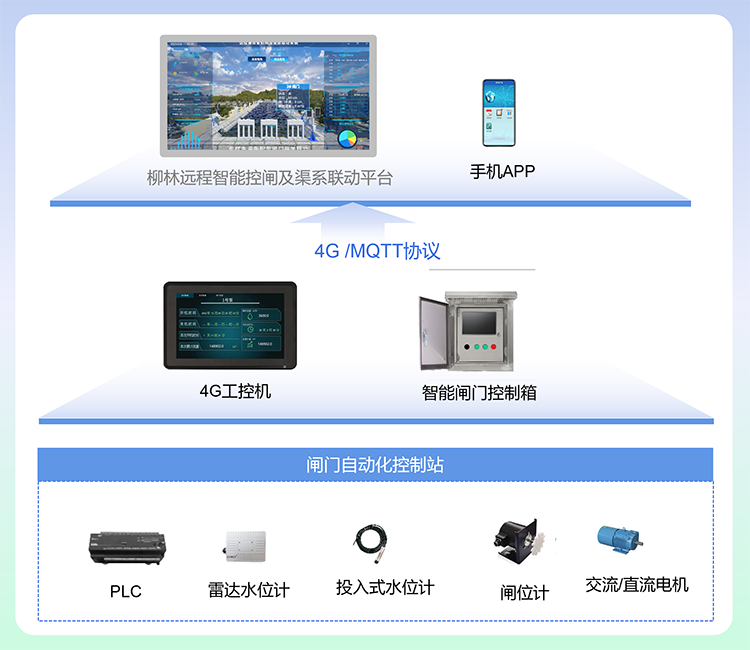

系統建設

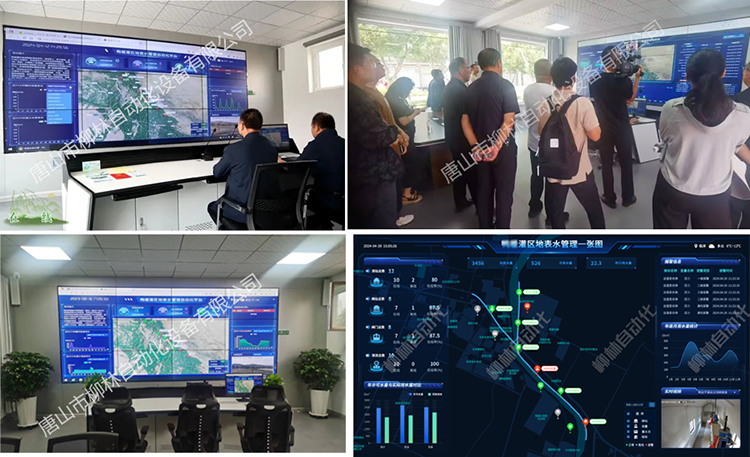

生產及應用

柳林在此類項目優勢總結

• 全場景適配：適配灌區節水、城市排澇、河道水閘監控、水庫/水電站閘站管理等多樣化場景。

• 數字孿生前瞻性：基于輸配水調度、用水優化、洪水預報及AI模型構建，賦能孿生平臺實現策略優化與智能決策。

• 產品可靠性和兼容性：智能終端系列產品采用工業級寬域環境設計（-40℃-﹢80℃），適應復雜惡劣環境；支持多協議、異構設備互聯，協同管控，滿足上下層級數據無縫對接。

• 智能運維服務：FAE團隊云端協同AI巡檢機器人（LinkFellow），7×24h云端值守，主動預警，從“事后維修”轉向“事前預防”，實現運維范式升級，降低客戶運維負擔。

• AI技術深度應用：自研AI超融合智能終端提升雷達水位測量精度，內置模型實現本地化水資源精準調配，減少云端依賴。
