項目背景

山東省小型水庫大都是位于山區的頭頂庫，既對周邊群眾的生產生活必不可少，又具有一定的風險性。山東省現有注冊登記的各類水庫共6150座，其中小型水庫5897座，占水庫總量的95.8%，承擔著全省防洪、灌溉、供水和生態等多種功能，是保障各地經濟社會發展和生態保護的重要基礎設施。

2020年初，山東出臺《關于加強我省小型水庫安全運行管理工作的意見》，《意見》明確要求，地方政府要將水庫大壩安全鑒定、水庫管理房、安全監測設施、雨水情自動測報系統、視頻監控系統等管理設施所需資金，納入年度工作計劃，統籌解決。為此，山東省某區水務局購置了我公司的“小型水庫監測預警系統”及配套的“巡檢APP”。

項目概況

本項目共分為兩期進行：一期共規劃工程項目12座水庫，二期30座水庫。

監測內容：

雨水情測報：降雨量和庫水位

工程視頻監視：視頻和圖像

供電條件：測點附近沒有市電，且市電成本較高，故各測站選用太陽能供電，立桿安裝。

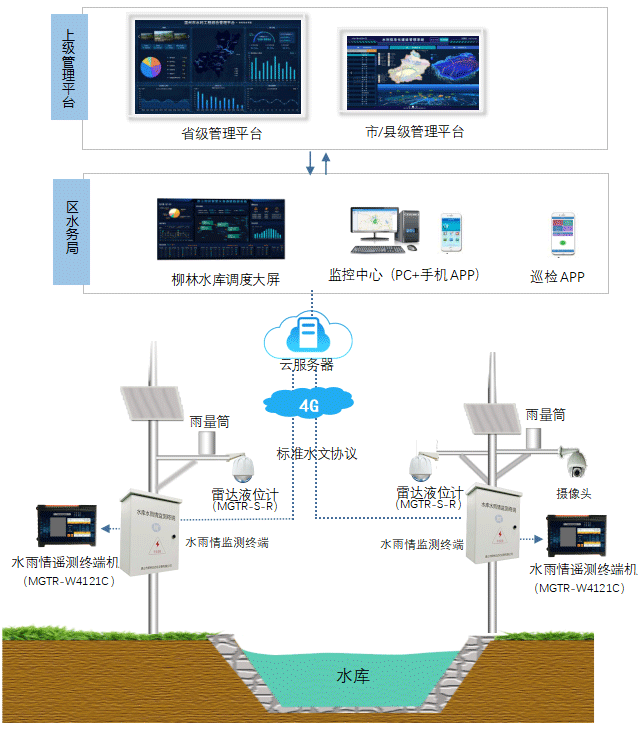

系統架構

系統功能特點

?雨量、水位實時遠程監測，可實現分級預警報警。

① 通過現場安裝水雨情遙測終端，實時采集水位計，雨量計監測數據，并通過4G無線網絡傳輸至監控平臺。

② 支持不同水庫設置不同的汛期限制水位、汛末水位、警戒水位及保證水位值；超限及時推送報警信息。

?一體化視頻遙測終端機，節約建設成本，維護便捷。

一體化視頻遙測終端機（MGTR-W4121C）自帶網口功能，可直接接入攝像頭，實現視頻監控，無需再配備其他視頻傳輸設備，節約了建設成本，維護更便捷。

?水庫監管“一張圖”，全面展示水庫運行態勢。

      水庫監管調度大屏可顯示當前氣象數據、各監測點信息及GIS分布情況，并顯示近24小時水庫水位、雨量變化曲線，輪播報警數據，實現了水庫的多樣化展示和可視化預警，為水庫的安全管理與運行調度提供了及時準確的信息。

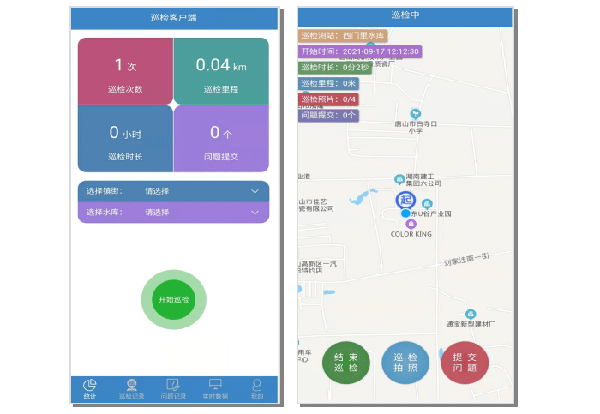

?巡檢App，水庫高效管理的“好幫手”

        ?功能亮點：是我公司為該區水務局定制的一款A(yù)PP，具有水庫信息錄入、巡查記錄、問題記錄、數據統計等功能。

        ?便捷化管理：巡檢人員可實時對巡查內容及存在問題進行拍照和文字記錄，一方面方便了水庫監管人員第一時間判斷水庫存在的安全隱患，為科學、高效管理水庫提供決策依據，另一方便也保證了每次巡查的真實性，對巡查路線進行追蹤和監督，提高了水庫管理人員的監管效率。

?支持多中心上報，實現一站多發，滿足多級管理的需要。

應用效果

小型水庫監測預警系統的應用有效提高了水務局水庫管理部門的監管效率，并通過及時預警預報安全隱患，為管理調度決策，提供了有力的數據支持。

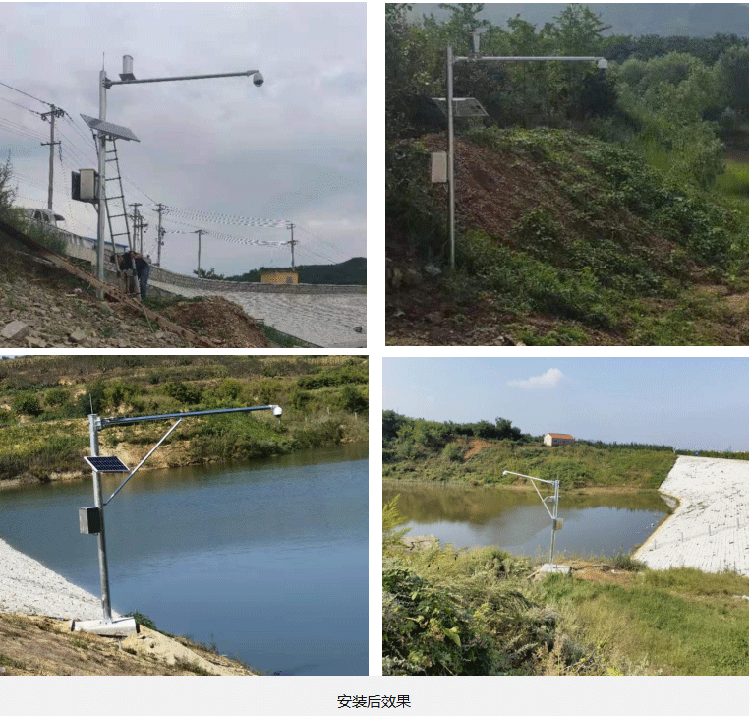

現場照片
